Фотографии готового устройства: Двигатель из старого HDD использован как опора для вращающейся части – в двигателе хорошие подшипники, нет люфтов, и есть отверстия с резьбой для крепления. В оси двигателя было отверстие, в которое я вставил стержень. На конце стержня – металлическая площадка, провод от которой проходит сквозь ось. Стержень и площадка служат для передачи питания на основную часть дальномера. Позже я установил на стержень энкодер от мыши, так что энкодер неподвижен относительно доски. На фотографии виден скользящий контакт, позже я его убрал.
Вид на управляющую плату. Подстроечный резистор служит для регулировки тока через лазер.
Общий вид дальномера. Хорошо виден модуль лазера. Юстировка производится двумя винтами, лазер снизу подпружинен. Сразу скажу, что юстировка не отличается особой сложностью, так как при приближении препятствия к лазеру растет размер пятна, что компенсирует погрешности юстировки. Так что юстировка производится один раз на большом расстоянии.
Вид спереди. В центре фотографии виден диск энкодера из мыши.
Результаты работы: Такую картинку дает дальномер, установленный в комнате.
Сама комната. Как видно, дальномер смог обнаружить стул, но это удается ему только на близком расстоянии. На белом шкафу видны вспышки лазера.
В коридоре:
Фотография работающего дальномера в темноте в комнате с выдержкой 1 сек: Робот расположен так же, как и на фотографии со стулом.
Демонстрация работы дальномера.
Основная задача теперь – обработка полученной информации, то есть определение положения робота в комнате. Подумываю об использовании ROS.
Разработана новая версия дальномера и выложена инструкция по сборке – смотреть тут: http://roboforum.ru/post278930.html#p278930 и тут forum10/topic12095-285.html#p281288 Там же выложена схема и исходный код.
Разработана 3 версия дальномера (OpenLidar): https://geektimes.ru/post/275442/
Разработана 4 версия дальномера (OpenSimpleLidar): post380962.html#p380962
В статье я расскажу о том, как я делал лазерный дальномер и о принципе его работы. Сразу отмечу, что конструкция представляет собой макет, и ее нельзя использовать для практического применения. Делалась она только для того, чтобы убедится в том, что фазовый дальномер реально собрать самому.
Теория
Часто приходится встречать мнение, что с помощью лазера расстояние измеряют только путем прямого измерения времени «полета» лазерного импульса от лазера до отражающего объекта и обратно. На самом деле, этот метод (его называют импульсным или времяпролетным, TOF) применяют в основном в тех случаях, когда расстояния до нужного объекта достаточно велики (>100м). Так как скорость света очень велика, то за один импульс лазера достаточно сложно с большой точностью измерить время пролета света, и следовательно, расстояние. Свет проходит 1 метр примерно за 3.3 нс, так что точность измерения времени должна быть наносекундная, хотя точность измерения расстояния при этом все равно будет составлять десятки сантиметров. Для измерения временных интервалов с такой точностью используют ПЛИС и специализированные микросхемы.
Однако существуют и другие лазерные методы изменения расстояния, одним из них является фазовый. В этом методе, в отличие от предыдущего, лазер работает постоянно, но его излучение амплитудно модулируется сигналом определенной частоты (обычно это частоты меньше 500МГц). Отмечу, что длина волны лазера при этом остается неизменной (она находится в пределах 500 — 1100 нм). Отраженное от объекта излучение принимается фотоприемником, и его фаза сравнивается с фазой опорного сигнала — от лазера. Наличие задержки при распространении волны создает сдвиг фаз, который и измеряется дальномером. Расстояние определяется по формуле: Где с — скорость света, f — частота модуляции лазера, фи — фазовый сдвиг. Эта формула справедлива только в том случае, если расстояние до объекта меньше половины длины волны модулирующего сигнала, которая равна с / 2f. Если частота модуляции равна 10МГц, то измеряемое расстояние может доходить до 15 метров, и при изменении расстояния от 0 до 15 метров разность фаз будет меняться от 0 до 360 градусов. Изменение сдвига фаз на 1 градус в таком случае соответствует перемещению объекта примерно на 4 см. При превышении этого расстояния возникает неоднозначность — невозможно определить, сколько периодов волны укладывается в измеряемом расстоянии. Для разрешения неоднозначности частоту модуляции лазера переключают, после чего решают получившуюся систему уравнений. Самый простой случай — использование двух частот, на низкой приблизительно определяют расстояние до объекта (но максимальное расстояние все равно ограничено), на высокой определяют расстояние с нужной точностью — при одинаковой точности измерения фазового сдвига, при использовании высокой частоты точность измерения расстояния будет заметно выше.
Так как существуют относительно простые способы измерять фазовый сдвиг с высокой точностью, то точность измерения расстояния в таких дальномерах может доходить до 0.5 мм. Именно фазовый принцип используется в дальномерах, требующих большой точности измерения — геодезических дальномерах, лазерных рулетках, сканирующих дальномерах, устанавливаемых на роботах. Однако у метода есть и недостатки — мощность излучения постоянно работающего лазера заметно меньше, чем у импульсного лазера, что не позволяет использовать фазовые дальномеры для измерения больших расстояний. Кроме того, измерение фазы с нужной точностью может занимать определенное время, что ограничивает быстродействие прибора.
Наиболее важный процесс в таком дальномере — это измерение разности фаз сигналов, которая и определяет точность измерения расстояния. Существуют различные способы измерения разности фаз, как аналоговые, так и цифровые. Аналоговые значительно проще, цифровые дают большую точность. При этом цифровыми методами измерить разность фаз высокочастотных сигналов сложнее — временная задержка между сигналами измеряется наносекундами (эта задержка возникает также, как и в импульсном дальномере).
Для того, чтобы упростить задачу, используют гетеродинное преобразование сигналов — сигналы от фотоприемника и лазера по отдельности смешивают с сигналом близкой частоты, который формируется дополнительным генератором — гетеродином. Частоты модулирующего сигнала и гетеродина различаются на килогерцы или единицы мегагерц. Из полученных сигналов при помощи ФНЧ выделяют сигналы разностной частоты. Пример структурной схемы дальномера с гетеродином. М — генератор сигнала модуляции лазера, Г — гетеродин.
Разность фаз сигналов в таком преобразовании не изменяется. После этого разность фаз полученных низкочастотных сигналов измерить цифровыми методами значительно проще — можно легко оцифровать сигналы низкоскоростным АЦП, или измерить задержку между сигналами (при понижении частоты она заметно увеличивается) при помощи счетчика. Оба метода достаточно просто реализовать на микроконтроллере.
Есть и другой способ измерения разности фаз — цифровое синхронное детектирование. Если частота модулирующего сигнала не сильно велика (меньше 15 МГц), то такой сигнал можно оцифровать высокоскоростным АЦП, синхронизированным с сигналом модуляции лазера. Из теоремы Котельникова следует, что частота дискретизации при этом должна быть в два раза выше частоты модуляции лазера. Однако, так как оцифровывается узкополосный сигнал (кроме частоты модуляции, других сигналов на входе АЦП нет), то можно использовать метод субдискретизации, благодаря которому частоту дискретизации АЦП можно заметно снизить — до единиц мегагерц. Понятно, что аналоговая часть дальномера при этом упрощается. Более подробно (с всеми нужными формулами) этот метод рассматривается здесь (на английском) и здесь (на русском). В первой статье указывается, что если частота дискретизации сигнала (fsp) связана с частотой модуляции (fo) следующим соотношением: где p — целое число, то процесс вычисления фазы значительно упрощается. Достаточно взять N выборок сигнала X[i], после чего разность фаз можно вычислить по следующим формулам: Отмечу, что оба вышеуказанных метода часто применяются вместе — низкочастотные сигналы подаются напрямую на АЦП, высокочастотные переносятся в область более низких частот гетеродинным мотодом, и также подаются на АЦП.
Именно второй вариант фазометра, с использованием частоты модуляции 10МГц я и решил реализовать в своем макете дальномера.
Практика
Структурная схема моего дальномера:
Фактически, вся конструкция состоит из 3 частей — отладочной платы с микроконтроллером, усилителя сигнала лазера с самим лазером, и фотоприемника с усилителем и фильтром. В вышеописанной теории предполагалось, что излучение лазера модулируется синусоидальным сигналом. Сформировать такой сигнал частотой 10Мгц с использованием контроллера непросто, поэтому в своей конструкции я подаю на лазер меандр частотой 10МГц. После усиления сигнала с фотоприемника от полученного сигнала отсекаются лишние гармоники полосовым LC-фильтром, настроенным на частоту 10МГц, в результате чего на выходе фильтра возникает сигнал, очень близкий к синусоидальному.
Схема аналоговой части (усилителя лазера и приемной части): Схема была взята из проекта лазерной связи Ronja, описание на русском. В этом проекте как раз реализована передача данных со скоростью 10Mbit, что соответствует выбранной частоте модуляции. Как видно из схемы — усилитель мощности для лазера простейший, собран на микросхеме 74HC04 (содержит 6 инверторов). Включение микросхемы не совсем корректное, но оно работает. Ток через лазер ограничивается резисторами (тоже не самое лучшее решение). Напряжение питания 5В для усилителя берется с отладочной платы. Для того, чтобы сигнал с усилителя не наводился на остальную часть схемы, корпус усилителя сделан металлическим, все провода экранированы. Сам лазер (красного цвета) взят из пишущего DVD-привода, его мощность можно установить достаточно высокой, и он гарантированно будет работать на частоте 10МГц.
Приемник состоит из фотодиода и усилителя, собранного на полевом транзисторе и микросхеме-высокоскоростном усилителе. Так как с увеличением расстояния освещенность фотодиода сильно падает, то усиление должно быть достаточно большим (в этой схеме оно примерно равно 4000). Кроме того, с ростом частоты заметно падает сигнал на выходе фотодиода (сказывается его емкость). Отмечу, что усилитель в данной конструкции — важнейшая и наиболее капризная часть. Как оказалось, его усиления явно не хватает. Изначально я предполагал, что коэффициент усиления можно будет менять (чтобы ослаблять сигнал при его слишком большой величине), используемая схема позволяет это делать, меняя напряжение на втором затворе транзистора. Однако оказалось, что при изменении усиления достаточно сильно изменяется вносимый усилителем сдвиг фаз, что ухудшает точность измерения расстояния, так что пришлось установить коэффициент усиления на максимум, подавая на затвор транзистора напряжение 3В с батарейки. Приемнику для работы требуется напряжение 12В, так что для его питания приходится использовать отдельный блок питания. Усилитель очень чувствителен к внешним наводкам, так что он тоже должен быть экранированным. Я взял готовый корпус от нерабочего оптического датчика, и разместил усилитель в нем (белая полоска — фольга для дополнительного экранирования фотодиода): Отмечу, что наводка сигнала от лазера на приемник довольно сильно ухудшает точность измерения разности фаз, так что нужно контролировать, чтобы такая наводка отсутствовала.
LC-фильтр, используемый в дальномере — взят от приемника. Так как фильтр отсекает постоянную составляющую сигнала, а АЦП отрицательные сигналы не воспринимает, то ее приходится добавлять при помощи резисторного делителя R15, R16. Постоянное напряжение, подаваемое на делитель, берется c отладочной платы (VCC).
Отладочная плата — STM32F4-DISCOVERY. Ее выбрал потому, что для формирования двух достаточно различающихся частот нужен генератор достаточно высокой частоты (PLL STM32F4 может давать частоты больше 100МГц). В формуле, связывающей частоту модуляции и дискретизации, коэффициент «p» я принял равным 6, так что при частоте модуляции 10МГц частота дискретизации должна быть 1.6МГц.
Для формирования частоты 10МГц используется таймер TIM2, работающий в режиме формирования ШИМ сигнала. При системной частоте 160МГц его период — 16 «тиков». АЦП получает запросы на запуск от таймера TIM2. Для формирования частоты 1.6МГц его период — 100 «тиков». Все данные от АЦП при помощи DMA сохраняются в массив, размер которого должен быть равен двойке в N степени. Оба таймера, АЦП и DMA запускаются один раз при включении и больше уже не отключаются. Таким образом, так как таймеры тактируются от одного источника, а одному периоду измеряемого сигнала соответствуют четыре выборки данных, получается, что в массив всегда попадет целое число периодов сигнала. Так как останавливать DMA не желательно (это упрощает управление захватом данных), при заполнении первой половины массива генерируется прерывание. Обнаружив, что половина массива заполнена, контроллер копирует ее содержимое в другой массив (в целях упрощения программы вторая половина основного массива при этом не используется). После этого полученные данные обрабатываются — вычисляется средняя амплитуда и фаза сигнала, проводится пересчет фазового сдвига в расстояние. Полученные величины выводятся на ЖК индикатор от кассового аппарата, также подключенный к отладочной плате.
Дальномер должен знать где находится начало отсчета. Для его калибровки при включении на «нулевом» расстоянии от дальномера устанавливается объект, после чего на отладочной плате нужно нажать кнопку, при этом измеренное значение дальности записывается в память, после чего это значение будет вычитаться из измеренной дальномером дальности.
Как я уже отмечал выше, реализовать автоматическое управление усилением не удалось. При этом изменение амплитуды принятого сигнала приводит к изменению фазовых сдвигов в усилителе, и следовательно, к дополнительным ошибкам. Поэтому мне пришлось регулировать освещенность фотодиода при помощи механической заслонки, поворачиваемой сервоприводом — при слишком большой освещенности заслонка перекрывает световой поток. ШИМ сигнал для управления приводом формируется таймером TIM3.

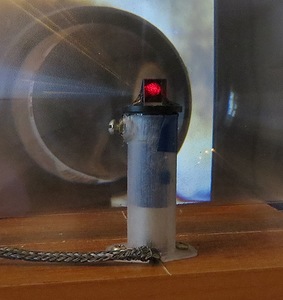

Про оптику. Без нее дальномер невозможен. Ее конструкция хорошо видна на фотографиях ниже. Лазер находится внутри пластиковой трубки, установленной вертикально. В нее вставлена небольшая втулка с зеркальной призмой. Втулку можно поворачивать, поднимать и опускать, перемещая таким образом луч лазера. Так как я догадывался, что усиления не хватит, то для приема сигнала использовал крупную линзу Френеля. Так так лазер, линза и фотодиод установлены соосно, то на близких расстояниях лазер закрывает от фотодиода собственный луч. Для компенсации этого эффекта я установил вторую линзу (лупа с оправой), хотя полностью эффект не устраняется, поэтому максимальный сигнал наблюдается на расстоянии примерно 50-70 см от лазера.

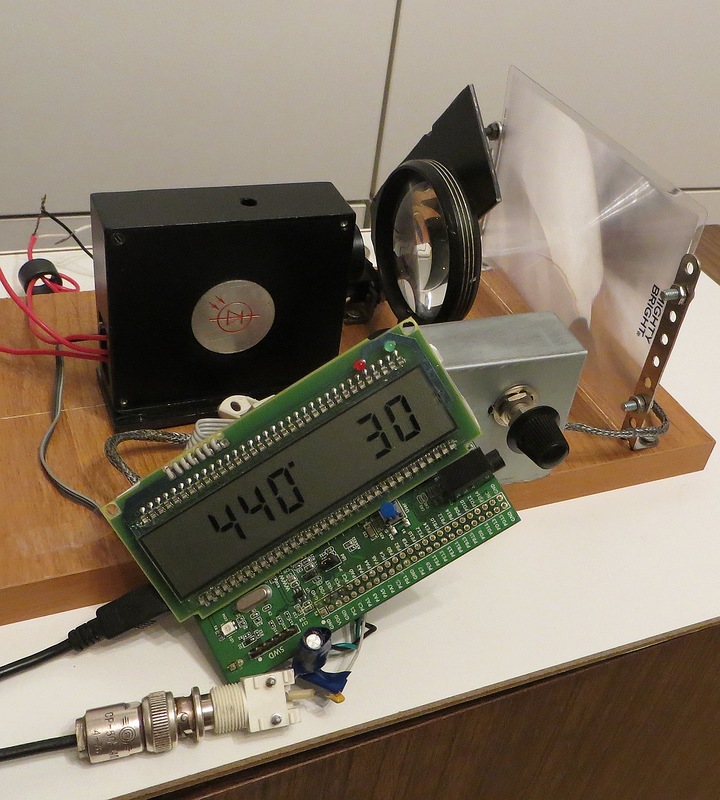

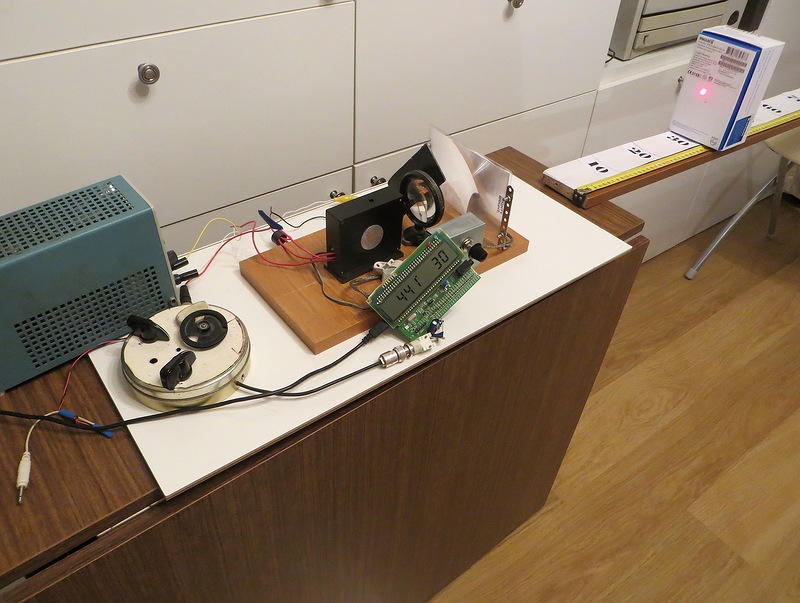

А вот и фотографии получившейся конструкции: На индикаторе первое число — амплитуда в единицах АЦП, второе число — расстояние в сантиметрах от края доски.
Видео работы дальномера: ”
Дальность работы у получившегося дальномера вышла достаточно небольшая: 1,5-2 м в зависимости от коэффициента отражения объекта. Для того, чтобы увеличить дальность, можно использовать специальный отражатель, на который нужно будет направлять луч лазера. Для экспериментов я сделал линзовый отражатель, состоящий из линзы, в фокусе которой расположена матовая бумага. Такая конструкция отражает свет в ту же точку, откуда он был выпущен, правда, диаметр луча при этом увеличивается. Фотография отражателя:

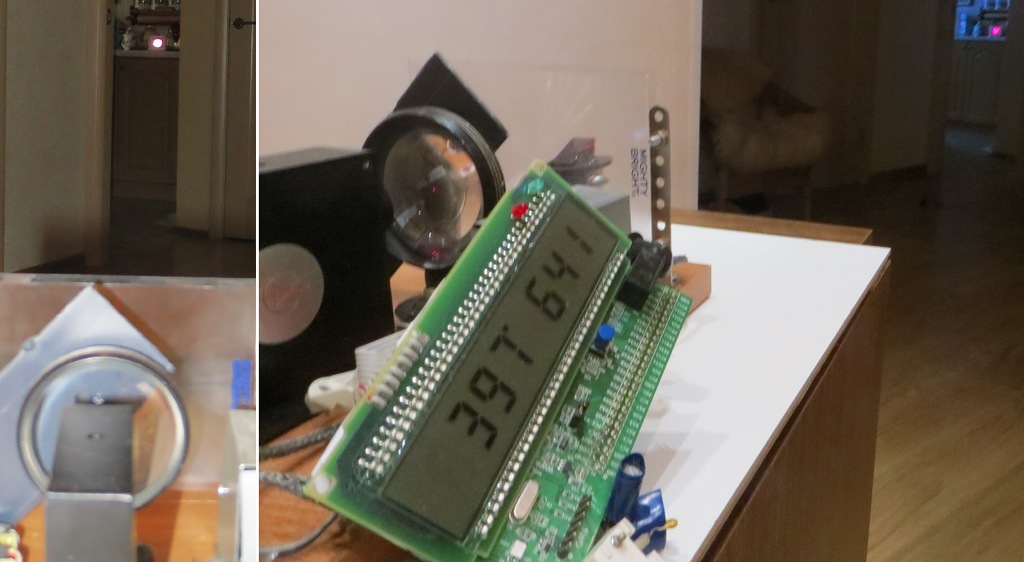

Использование отражателя: Как видно, расстояние до отражателя — 6.4 метра (в реальности было примерно 6.3). Сигнал при этом возрастает настолько, что его приходится ослаблять, направляя луч лазера на край отражателя.
Точность получившегося дальномера — 1-2 сантиметра, что соответствует точности измерения сдвига фаз — 0,2-0,5 градуса. При этом, для достижения такой точности, данные приходится слишком долго усреднять — на одно измерение уходит 0.5 сек. Возможно, это связано с использованием PLL для формирования сигналов — у него довольно большой джиттер. Хотя я считаю, что для самодельного макета, аналоговая часть которого сделана довольно коряво, в котором присутствуют достаточно длинные провода, даже такая точность — довольно неплохо. Отмечу, что я не смог найти в Интернете ни одного существующего проекта фазового дальномера (хотя бы со схемой конструкции), что и послужило причиной написать эту статью.
Потребность проведения точных измерений, возникает практически во всех сферах деятельности современного человека: от мелкого ремесла, до крупного строительства. До недавних пор, самым актуальным и удобным прибором для определения размеров, считалась рулетка, оснащенная лентой с мерной шкалой. Массовое же развитие технологий, заложило основу инновационного принципа измерения, на котором базируются все современные лазерные дальномеры. В данной теме, мы проведем детальный разбор подобных устройств, расскажем, как они работают и какие могут иметь неполадки. Опишем способы устранения самых распространенных дефектов, а в завершении, дадим краткую инструкцию по изготовлению лазерного дальномера своими руками.
Как работает лазерный дальномер
Способ точного бесконтактного определения расстояния с выводом данных на дисплей, представляет собой сложную электронную схему. В основе конструкции лежит излучатель, приёмник, блок измерения времени и микропроцессор, чья совокупность позволяет нам в полной мере эксплуатировать лазерный дальномер. Устройство прибора, в более детальном разборе процессорных плат и модулей, имеет приличную сеть, чья структура лежит далеко за гранью понимания среднестатистического обывателя. Даже радиолюбители, увлекающиеся электроникой, собирают дальномеры из готовых элементов при помощи пайки и программирования.
Говоря по сути, принцип работы лазерного дальномера базируется на скорости света и времени прохождения луча до поверхности и обратно. Выпущенный из излучателя лазер, отражается от первого попавшегося на пути твердого объекта (даже с большим углом преломления), и частично возвращается к устройству, где его распознает принимающий модуль и фиксирует время, потребовавшееся ему для преодоления этого расстояния. Поскольку свет перемещается со скоростью 299 792 458 метров в секунду или 29.2 сантиметров в микросекунду (мкс), то, зная затраченное на путь время, можно легко вычислить длину проделанного им пути. Таким образом, основная формула, используемая дальномерами, имеет следующий вид.
Представленный выше принцип, относиться к импульсным дальномерам, имеющим максимально широкое представление на рынке строительного инструмента. Данные приборы имеют приличную точность с погрешностью от 0.5 до 3-х мм, в зависимости от встроенного датчика приема сигнала, чья скорость обработки должна быть молниеносно быстрой.
Помимо импульсного, существует ещё фазовый способ измерения, все также основанный на лазере, но кардинально отличающийся по способу получения информации. В основе данного принципа лежит частота испускаемого лазера, которая не превышает 450 МГц (в среднем от 10 до 150). Вместо времени, здесь определяется разница фаз (исходящей и принимаемой), на основе которой рассчитывается расстояние до объекта. Фазовому дальномеру требуется больше времени для получения значения, но точность измерений превосходит импульсный.
Неисправности лазерного дальномера
Производство электронных измерительных приборов, подразумевает высочайшую точность сборки с обязательным контролем качества каждого изделия. Сложную конструкцию лазерных рулеток, стараются максимально изолировать от контакта с внешней средой и обезопасить от грубого физического воздействия. Поскольку эксплуатация устройств зачастую проходит в условиях повышенной опасности (в мастерских, на производствах или стой-площадках), они нередко подвергаются ударам и сильным вибрациям, способным нанести фатальный ущерб мельчайшим узлам устройства.
Несмотря на общий принцип действия лазерных дальномеров, они зачастую имеют уникальный набор компонентов и программного обеспечения. Даже если корни неисправности будут схожими, то конструкция самой детали или схемы будет индивидуальной для каждой отдельно взятой модели. Проблемы физического характера, могут быть связаны с расфокусировкой лазерного луча, изломом откидной скобы, деформацией кнопок или корпуса. При желании и умелых руках, подобные дефекты можно устранить самостоятельно.
Ремонт электронных компонентов требует куда более специфичных навыков, и даже специального образования. Неисправности такого рода, часто выражаются в проблемах с включением устройства, дисплеем, приёмником сигнала, определением заряда батареи. Количество дефектов, пропорционально функционалу, которым оснащен конкретный дальномер. Ремонт прибора своими руками, в случае неисправной электроники, не удастся выполнить без определенных познаний, и лучше будет отнести его в специализированный сервис на диагностику.
Ремонт лазерного дальномера
Если повреждения несут в основном физический характер, а электроника работает исправно, прибор можно восстановить самостоятельно, при наличии желания и смекалки. В первую очередь необходимо установить источник проблемы, исходя из имеющегося дефекта. В данной теме, мы рассмотрим 2 случая поломок на конкретных моделях, и приведем рекомендации по их устранению.
В качестве первого пациента выступает дальномер Bosch DLE 50, с поврежденной фокусировкой луча в следствии падения со 2-го этажа. Вместо сконцентрированной точки, лазер принял форму фонарика с размытым пятном света. Измерительная способность устройства сократилась до 70 см, и при попытке измерения больших расстояний дисплей отображает ошибку “Error”. Задача заключается в калибровке фокусирующей линзы по отношению к измерительному каналу. Все элементы расположены внутри корпуса, поэтому разбирать необходимо.
Вполне вероятно, что производители модели Bosch DLE 50, исключили надобность в самостоятельном ремонте ещё на стадии проектирования. Корпус прибора, имеет всего 3 внешних резьбовых соединения (2 под батарейками и 1 на откидной скобе), в то время, как остальные элементы спаяны или приклеены. Разумеется, в гарантийном сервисе, разборка и сборка подобного монолита происходит без проблем, однако в быту этот процесс может вызвать затруднение. Потребуется паяльник, для отсоединения контактов питания, и термофен, для снятия приклеенной клавиатуры. Все соединительные элементы, представлены на приведенных ниже фотографиях, в порядке разборки инструмента.
Добравшись до линзы и блока привода штоки, можно приступать к фокусировке. Для этого отмеряем расстояние от 5 до 15 метров (чем больше, тем лучше), и в конце дистанции, располагаем ровный объект с хорошим отражением. Подключаем лазер к источнику питания (преобразователю) и начинаем аккуратно шевелить линзу, пока пучок света не примет вид точки. Процесс настройки достаточно кропотливый и стоит запастись терпением. При достижении оптимальной фокусировки, линзу следует зафиксировать термоклеем. Таким образом, можно продлить срок службы дальномеру с поврежденным лазером.
В качестве второго примера, рассмотрим поломку откидной скобы прибора того-же бренда “Bosch”, по уже под маркой “GLM 80”. Пластиковый элемент сломан пополам и подлежит замене. Крепление скобы к инструменту осуществляется винтом, поэтому процесс извлечения старой и установки новой детали, не составит труда. Загвоздка заключается в поиске и приобретении замены. Можно заказать новый крепежный комплект, который обойдется порядка 400 рублей (для данной модели), и с большой вероятностью будет доступен в крупных мегаполисах.
Альтернативным вариантом будет изготовление детали посредством печати на 3D-принтере. В таком случае, требуется провести точные измерения всех граней скобы и создать трехмерную модель в программе “Tinkercad” или ей подобной. Если у вас нет опыта моделирования, можно отнести лист с измерениями и сломанную деталь в ближайший сервис, где предоставляют услуги 3D-печати. Качество подобного изделия сравнимо с обычным гибким пластиком, чего вполне хватает для выполнения поставленных задач.
В большинстве случаев, ремонт лазерных дальномеров требует индивидуального подхода к каждой отдельно-взятой поломке. Разбор всех возможных неполадок займет объем стандартного учебника, что не возможно уместить в одну статью ознакомительного характера. Если вы хотите определить причину или узнать способ устранения поломки, изложите симптомы устройства к комментариях ниже. Наш мастер обязательно подскажет, где и как следует разбираться. Если же вы не уверены в своих навыках или терпении, то лучше всего будет обратиться в специализированный сервис.
Лазерный дальномер своими руками
Даже при поверхностном разборе дальномера, быстро приходит понимание сложности конструкции, состоящей из уникальных микросхем, плат и различных компонентов. Точное измерение расстояния, с выводом данных на дисплей, требует навыков уверенного радиолюбителя (минимум), и знаний программирования. Большинство элементов, выпускается индивидуально для производителей подобных устройств, и в открытой продаже не встречается, что осложняет процесс самостоятельной сборки.
По последним данным, на сегодняшний день, существует не много свободно распространяемых модулей лазерного измерителя, один из которых “CJMCU-530”, используемый в робототехнике, бытовых приборах, компьютерах и автофокусе камер. Производителем заявлена дистанция измерения до 2-х метров, но после 1.3 м, точность заметно падает. На оптимальной дистанции, погрешность составляет ± 1-3 мм. Подобные возможности мало подходят для строительных работ, и модель зачастую используется в автоматизации бытовых условий, как индикатор уровня воды в бочке, открывания дверей, лазерной сигнализации и прочих, разнообразных проектах.
Чтобы изготовить подобный дальномер своими руками, специализированные навыки не требуются. Достаточно иметь в наличии паяльник и компьютер для загрузки программы. Работает модель только в совокупности с аппаратной платформой (например, Arduino Uno), от напряжения 3.3 вольта. Первым делом, к модулю необходимо припаять штырьки, идущие в комплекте, и соединить его с ардуино кабелями DuPont, по следующей схеме.
По завершению соединения контактов, устанавливаем официальное программное обеспечение arduino и подключаем платформу к компьютеру через micro-USB. В текстовый редактор программы, помещаем нижеприведенный код и кликаем по кнопке загрузки. Когда данные будут преданы, на мониторе появиться окно с числовыми значениями, обозначающими расстояния от датчика до ближайшей поверхности, на которую он направлен.
При необходимости, собранный мини-дальномер, можно подключить к автономному источнику питания (аккумулятору или батарейному блоку). Для отображения результатов измерения, устройство должно соединяться с компьютером. При желании и более глубоких познаниях, его можно подключить к компактному дисплею, превратив в полностью портативный прибор.
Малый диапазон измерений и постоянной контакт с персональным компьютером, значительно сокращают область применения подобного модуля. Если самостоятельно собрать беспроводной дальномер, рекомендуем обратить внимание на ультрозвуковые датчики. В отдельной статье (ссылка), мы объяснили процесс сборки измерителя, основанного на этом принципе.
