Как сделать патрон для мини дрели

Небольшие отверстия для крепления декоративных предметов неудобно формировать инструментом стандартных размеров. В статье описано, как сделать мини-дрель своими руками, что нужно для изготовления устройства.

Инструменты и материалы

• электрический патрон,
• двигатель,
• пластиковая тара от мыльных пузырей,
• острый нож,
• термоклей,
• изолента,
• паяльное устройство,
• тумблер.

Подготовительные работы

Для изготовления корпуса в крышке от баночки из-под мыльных пузырей разогретым паяльником необходимо проделать отверстие диаметром немного больше диаметра основания сверла. Дно тары нужно удалить. Из моторчика и патрона сооружается сердцевина инструмента. Двигатель подходящей мощности можно взять из старого оборудования. Прежде чем скрепить движок и патрон, их обезжиривают ацетоном. Скрепляют методом холодной сварки или горячим клеем.

Сборка

Работа выполняется в несколько этапов. Сначала патрон с моторчиком помещают в пластиковую тару из-под мыльных пузырей.

Провода, выходящие из электрического патрона, должны разместиться в крышке корпуса.

Патрон закрепляют термоклеем, промазывая боковые пустоты. Дожидаются высыхания связующего материала.

Клеем прикрепляют тумблер к крышке, подсоединяют к нему провод подачи питания по стандартной схеме. При необходимости используют амперметр. Изоляция выполняется изолентой или термоклеем. Крышка прикручивается к тубе, с ее обратной стороны фиксируется сверло.

Из шариковой ручки

Для изготовления сверлильного приспособления из шариковой ручки не нужны электрические элементы, не требуются навыки работы с электроинструментами.

Необходима шариковая ручка с автоматическим механизмом, термоклей, палочка с перемычками на конце, при помощи которой происходит вращение сверла, сверло необходимого типоразмера. Основная нагрузка ложится на корпус, поэтому нужно выбирать образцы из металла или плотного пластика.

Процесс сборки

Шариковую ручку полностью разбирают. В нижнюю часть корпуса, из которой обычно выходит стержень, вставляют сверло. Хвостовик фиксируется в отверстие на палочке. Чтобы вся рабочая конструкция инструмента стала единым механизмом, детали фиксируют к внутренним стенкам корпуса термоклеем. Процесс сверления будет выполняться посредством механического воздействия на палочку, служащую рукояткой устройства.

Устройство из зубной щетки

У щетки нужно спилить все детали, оставив только корпус. Затем необходимо соединить вал миниатюрного моторчика со сверлом при помощи цангового крепления. Цанговый зажим приобретается отдельно, при этом учитывается диаметр вала движка.

Патрон подходит для вала диаметром от 2 мм. Движок от щетки имеет меньший диаметр. Предварительно необходимо обточить каждый крепежный элемент до конусообразной формы. Это позволит подогнать диаметр вала движка к размеру крепления патрона.

Сверлильный аппарат можно изготовить из блендера, электрического маникюрного инструмента и прочих приспособлений.

Мини-дрель иногда комплектуется регулятором оборотов, другими опциями.

В видео показано, как изготовить оборудование.

Среди преимуществ мини-дрели стоит отметить компактность и небольшую стоимость Для того, чтобы сэкономить средства и не сомневаться в эффективности и надежности электрооборудования, современные умельцы наловчились делать электроинструменты в домашних условиях. Своими руками, сегодня, можно собрать ручную микро-электродрель, высокочастотную бормашину и не только. Как сделать ротационные инструменты и комплектующие к ним – читайте ниже.

Ручная дрель своими руками: инструкция по изготовлению

Маленькая электродрель нужна каждому, кто мастерит электронные поделки или занимается тонкими декоративными работами. Такая машинка идеально подойдет для выполнения мелких работ по дереву, пластику и металлу, сверления печатных плат.

Собрать мини-дрель в домашних условиях можно из патрона, баночки из-под мыльных пузырей, моторчика для вращения патрона, элемента питания.

Моторчик можно взять с фена или болгарки. Подойдет для изготовления поделки и электродвигатель от видеомагнитофона, двигатель от старого кассетного магнитофона.

Чтобы сделать электрическую мини-дрель нужно:

1. Соединить патрон с моторчиком. Сделать это, лучше всего, с помощью холодной сварки. Но работать нужно быстро и аккуратно: сварка быстро застывает и становится прочной, как железо. Переделать соединение, при неудаче, не выйдет.
2. Поместить патрон в баночку. Для лучшей фиксации, патрон необходимо обработать термоклеем.
3. Проделать во втором основании отверстие под выключатель. Лучше, если выключить будет небольшим, клавишным.

Чтобы изготовить дрель своими руками, следует изучить теорию и посмотреть обучающее видео

Ручная микродрель готова! Осталось лишь припаять к выключателю провода от мотора и питания, соблюдая полярность. Для питания мини-дрели будет достаточно батареек на 9-12v. Дополнительно можно сделать реверс на шестиконтактном переключателе.

Цанговый патрон своими руками

Цанговый (или зажимной) патрон для мини-дрели – это переходное устройство, служащее для зажима сверл, которое крепиться к выходному валу моторчика. Мини-патрон позволяет использовать в работе сверла диаметром до 3 мм. Самая маленькая самодельная дрель может работать со сверлами с диаметром в 0,7 мм.

От качества патрона и крепления сверла к мотору зависит качество работы дрели.

Поэтому к выбору зажима следует подойти со всей ответственностью. А если качественное устройство найти не удается, его достаточно просто можно изготовить. При этом, не нужно будет использовать токарный станок. Для того, чтобы сделать зажим понадобится лишь винт М8 и закрытая гайка М8.

Делаем цанговый зажим для мини-дрели:

1. В головке винта просверливаем отверстие диаметром в 2 мм;
2. Берем пилу ножовку и наносим на корпус винта два осевых напила;
3. В закрытой гайке строго посередине просверливаем отверстие диаметром в 2 мм;
4. С помощью большего сверла расширяем отверстие в закрытой гайке до 3,5 мм;
5. Делаем из гайки конус, подсоединив ее к обычной дрели и обтачивая с помощью наждачной бумаги.

Цанга готова! Теперь можно вставить в болт сверло подходящего размера и накрутить гайку. Для того, чтобы пользоваться дрелью было удобно, можно сделать такую цангу под каждое микро-сверло. Поможет делать качественную работу и специальная станина для дрели.

Бормашинка для мелких работ своими руками

Бормашина уже давно перестала быть исключительно профессиональным стоматологическим инструментом. Сегодня, бормашинка с гибким валом активно используется для выполнения мелких декоративных работ, шлифовки, полировки, резки различных изделий.

Сделать ротационную бормашину можно своими руками по типу мини-дрели.

При этом, следует учесть, что для качественной работы самоделки понадобится достаточно мощный мотор. Так, для питания бормашинок отлично подойдет моторчик на 18В от шуруповерта. Проще всего будет изготовить гравер из старого блендера.

Для изготовления бормашины нужно будет:

1. Отсоедините верхнюю часть блендера от рабочей;
2. С помощью канцелярского ножа снимите резиновую накладку на кнопку, и отверткой раскрутите болты, расположенные под ней;
3. Отверткой, со стороны кабеля питания, подденьте верхнюю крышку корпуса, и снимите аккуратно ее;
4. Извлеките из корпуса блендера схему, соединенную с кабелем питания;
5. Извлеките из корпуса пластмассовую часть, расположенную над вращателем;
6. Снимите пластмассовый наконечник с вала электромотора;
7. Измерьте диаметр вала штангенциркулем (если его нет, то для этих целей подойдет и канцелярская линейка);
8. Очистите корпус электромотора от масла и обезжирьте его поверхность при помощи спиртовой салфетки;
9. Наденьте на вал цанговый патрон соответствующего размера;
10. Установить на место кнопки включения нажимной механизм, управляющий как включением, так и отключением устройства;
11. Соберите блендер.

Детали для изготовления бормашинки можно найти на барахолке

Ручной бор готов! Питание такого инструмента будет выполняться через силовой кабель с вилкой. Можно запитать инструмент и на батарейках, но тогда аккумуляторы, время от времени, придется менять или заряжать.

Гибкий вал для бормашины своими руками

Если вам необходимо передать вращение мотора гравера, дрели или бора на насадку, то вам понадобится гибкий вал. Это устройство состоит из заключенной в гибкую броню проволоки, свитой в несколько слоев, и

сможет значительно расширить функционал ротационного инструмента. Собрать гибкий вал можно самостоятельно.

Для этого понадобится:

• Латунная трубка;
• Две втулки М4 с резьбой;
• Вал из электрода (диаметр 5 мм) с резьбой М5;
• Переходник с внутренней резьбы М5 и наружной М8 на 0,75;
• Быстрозажимной мини-патрон;
• Зажим из просверленного по оси болта М12;
• Защита для соединения.

Собираем гибкий вал. Для этого вставляем в латунную трубку вал из электрода и надеваем на обе стороны трубки втулки М4. С одной стороны трубки накручиваем на втулку переходник, а на него – мини-патрон. С обратной стороны трубки располагаем зажим, с помощью которого соединяем вал из электрода с гибким. Для удобства можно сточить на наждаке головки винтов на зажиме. Надеваем на зажим специальную латунную защиту, и фиксируем ее крепежами. Изолируем соединение. Гибкий вал готов! Для удобства со стороны патрона можно разместить хомут с пластмассовой ручкой.

Как сделать динамо-машину из моторчика от старого принтера

Динамо-машина – это устройство, которое преобразовывает механическую энергию в электрическую. Работа динамо-машины основана на принципе электромагнитной индукции. То есть электрический ток возникает в замкнутом контуре устройства при изменении во времени потока вектора магнитной индукции, пронизывающего контур.

Иными словами динамо-машина – это простейший генератор постоянного тока.

В быту динамо-машину можно использовать для зарядки аудио- и видеотехники, смартфона и других маломощных гаджетов (например, фитнес-браслетов, планшетов, игрушечного робота и т.д.). Кроме того, устройство отлично подойдет для запитки фар велосипеда, светодиодных лент, ручных фонариков и других устройств, питающихся от однофазных сетей.

Чтобы собрать самоделку понадобится:

• Моторчик (электродвигатель) от струйного принтера;
• Ремень и шестерёнка с того же устройства;
• Рукоятка с удобной, нескользящей ручкой;
• Два небольших деревянных основания;
• Четыре конденсатора на 10000 мкФ;
• Диод;
• Металлические уголки и крепежи;
• Провода и припой.

Перед тем как делать динамо-машину, стоит выполнить ее чертеж на бумаге

Делать динамо-машину достаточно просто. Для этого нужно подсоединить конденсаторы параллельно, фазу с конденсаторов вывести через диод на электромотор, а ноль конденсатора соединить через перемычку с нулем электромотора. Провода для подключения электроприборов следует вывести от подключенного к диоду конденсатора, соблюдая полярность. После этого следует поставить всю конструкцию на основание, скрепив электромотор со второй деревянной дощечкой так, чтобы шкив торчал из нее. Со стороны шкива следует расположить шестерню с рукояткой, и обтянуть их ремнем.

Микромоторчик своими руками

Микромоторчики нашли широкое применение в строительстве небольших летательных объектов (например, моделей микровертолетов и самолетов). Сам микромоторчик представляет собой бесколлекторный микродвигатель постоянного тока.

Сделать микромоторчик можно из электромагнита с виброплощадки старого мобильного телефона.

Для оси ротора можно использовать сверло диаметром в 0,29 мм. Чтобы сделать мотор необходимо аккуратно намотать на сверло медную проволоку в два захода. Длина обмотки должна быть на несколько мм больше длины электромагнита.

После этого необходимо:

• Нанести на обмотку тонким слоем эпоксидную смолу для склеивания металлов, и надеть на нее электромагнит;
• Сделать две втулки из фторопласта, и надеть их на электромагнит с двух сторон;
• Поставить конструкцию на направляющие под обмотку, и обмотать ее медной проволокой.

Микромотор готов! Осталось установить на него вентили, и подключить к питанию через микрочип на 5 входов. Инструкции по изготовлению интересных поделок из моторчиков предлагает на своем канале Роман Юрси.

Бормашина своими руками (видео)

Бытовые электросамоделки – это гарантия надежности и долговечности электроинструмента. Кроме того, это неплохая возможность сэкономить, ведь, зачастую, для сборки бытового инструмента требуется минимум деталей, которые легко отыщутся в обиходе или ближайшем магазине. Используйте представленные в статье инструкции, собирайте своими руками ротационные бытовые электроприборы, и наслаждайтесь их качеством и доступностью!

Популярные публикации

Последние комментарии

В Интернете есть много вариантов изготовления (микро) или мини дрелей своими руками, но, в той или иной степени, они обладают рядом недоработок, которые обсуждаются в конце публикации (обсуждении). Предлагаемая дрель либо неудобна в работе, либо у неё не регулируются обороты двигателя, либо она очень сложная в изготовлении.

Я для себя, буквально недавно, сделал за пару вечеров вот такую мини дрель, которая лишена всех вышеперечисленных недостатков.

Единственное, что мне пришлось купить для изготовления этой самоделки – это мини патрон на Aliexpress, месяц назад он стоил 476 рублей. (вот такой)

Далее:
1. У меня, как и у каждого самодельщика, в запасах нашелся двигатель от какого-то ксерокса, который выбросили в утиль.

Двигатель попался мощностью на 24 Ватта и питанием на 12 Вольт. Его можно было запитать от блока питания на 12 Вольт и мощностью 2 Ампера. (В принципе, это не критично, двигатель можно взять от любого другого механизма, например, от кассетного видеомагнитофона, там стоят довольно-таки мощные двигатели (их там два штуки). Конечно, будут другие параметры питания и мощности, но для микродрели офигенная мощность и не нужна.

2. Патрон из Aliexpress мне пришел с конусом с внутренним диаметром 3,17 мм, что отлично подошло на вал имеющегося у меня двигателя.

3. Собрав движок, коническую втулку и патрон, я практически получил готовую сверлилку, но всё это, мягко говоря, фигня, и, грубо выражаясь, полная фигня.

4. Далее я решил вот это моё устройство модернизировать.

5. Я выпросил у внуков все пластмассовые игрушечные пистолеты и автоматы, которые для них уже не представляли интереса, с целью отрезания ручки от данной игрушки и присоединения к моей «сверлилке».

6. Получив несколько вариантов «ни на фиг не нужных» пистолетов и автоматов (естественно, игрушечных), я нашёл подходящий вариант ручки для моей будущей мини дрели.

7. А вот теперь важная деталь. Месяца три назад, мне бесплатно принесли неисправный шуруповёрт. У него не было аккумуляторной батареи и, мягко говоря, сгнил двигатель. Думаю, его нашли где-то на помойке, но кнопка управления была исправна, т.к. она сделана из пластмассы.

8. Эту кнопку управления я, естественно, вынул и сохранил, а всё остальное выбросил.

9. Так вот, когда я решил модернизировать моё устройство (см. п.4), я и вспомнил про эту кнопку, которая может регулировать обороты двигателя и переключаться на реверс, т.е. менять направление вращения двигателя.

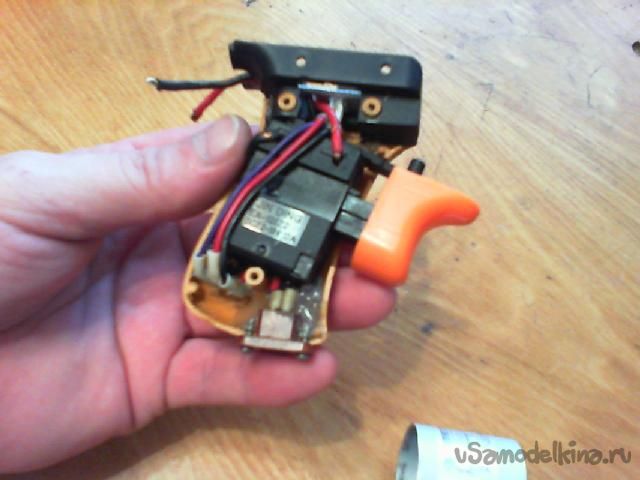

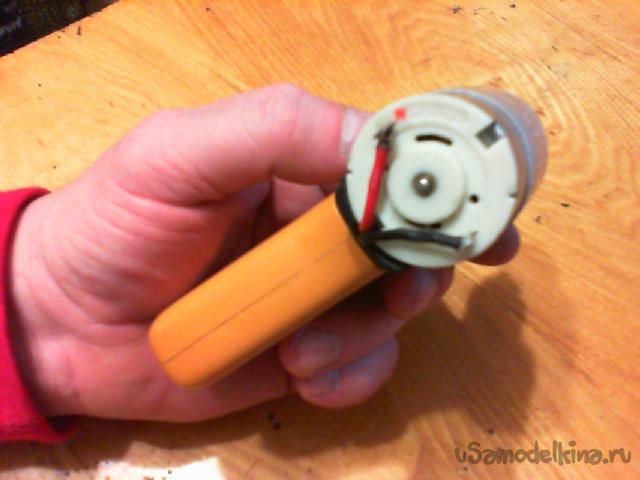

10. В принципе, всё. Разобрав ручку от игрушечного пистолета, я разместил в ней кнопку управления от шуруповёрта и разъём для подключения питания нашей минидрели, предварительно вырезав необходимые отверстия для кнопки и разъёма.

Получилось вот как-то так:

11. Подпаял два провода к разъёму для подключения питания, соблюдая полярность, и вывел два провода для подключения к двигателю. Всё поместилось классно.

12. Далее возникла необходимость надёжно прикрепить двигатель к ручке.
а) На каждом (практически на каждом) двигателе стоит хомут (кольцо) в размер двигателя. Вот его мы и будем использовать.

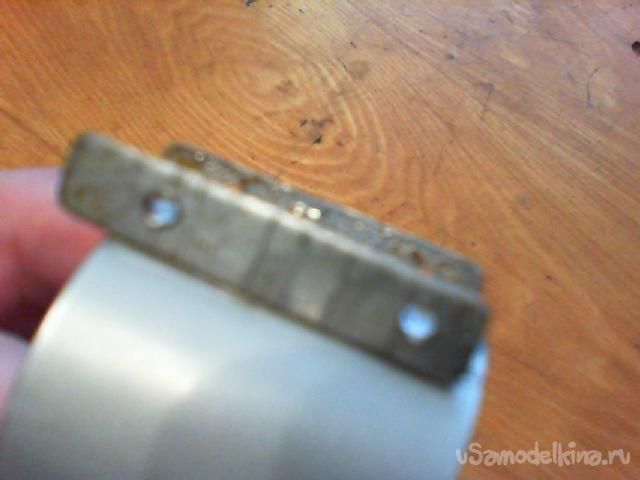

б) Далее нам надо припаять две тонких железных пластины к этому хомуту, (конечно, предварительно сняв с двигателя), чтобы они точно входили во внутреннюю часть выбранной ручки пластмассового пистолета. (типа вот так)

Трудно, но реально. Есть тонкости, могу подсказать. Пишите в Личку.
в) Дальше вставляем подогнанный хомут с пластинами в ручку и сверлим крепёжные отверстия для шурупов или винтов, но не более, чем М3.

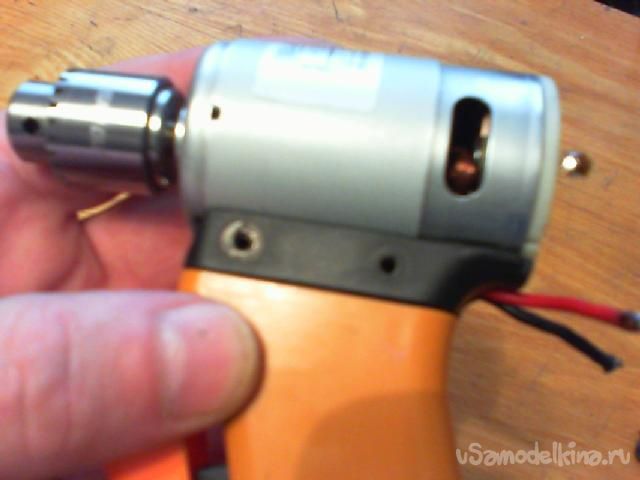

г) Вставляем в хомут наш двигатель, центруем его для пайки питания и закрепляем в ручке шурупами или винтами.

13. Подпаиваем питание на двигатель, соблюдая полярность.

ВСЁ. Хвалимся перед друзьями.

P.S. Моя минидрель, свёрлами от 1,0 мм до 3,0 мм, сверлит практически любые материалы, начиная от дерева и заканчивая железом толщиной 2 -3 мм, пилит (пилками по дереву) любой пластик и пластмассы, режет (алмазными дисками) любой металл.

Да, забыл сказать, что биение у моей минидрели практически нулевое, поэтому работать ей, уж поверьте мне, одно удовольствие.
(Естественно, работать таким инструментом можно только выполняя очень (ну может быть и не очень) точную, тонкую, ювелирную работу).

Сверлить бетонную стену с целью повесить ковёр – не рекомендуется!

Кому интересно, выложу видео, демонстрирующее работу моего «Крокодила» – так я её назвал.

С уважением, Михаил.
