ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ПРИБОРОВ И УСТРОЙСТВ ГСП С ВНЕШНИМИ
ПНЕВМАТИЧЕСКИМИ ЛИНИЯМИ

Типы, основные параметры и размеры. Технические требования

Connections of SSI instruments and devices with external pneumatic lines.
Types, basic parameters and dimensions. Technical requirements

Дата введения 1983-07-01

Постановлением Государственного комитета СССР по стандартам от 10 марта 1982 г. N 986 срок действия установлен с 01.07.83 до 01.07.88**
_______________
** Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации. (ИУС N 2, 1993 год). – Примечание "КОДЕКС".

ВЗАМЕН ГОСТ 20954-75, ГОСТ 20960-75, ГОСТ 15579-70 в части соединений с внешними пневматическими линиями

* ПЕРЕИЗДАНИЕ (октябрь 1984 г.) с Изменением N 1, утвержденным в сентябре 1984 г.; Пост. N 3278 от 24.09.84 (ИУС 12-84)

ВНЕСЕНО Изменение N 2, утвержденное и введенное в действие Постановлением Госстандарта СССР от 16.07.87 N 3109 с 01.07.88 и опубликованное в ИУС N 11, 1987 год

Изменение N 2 внесено юридическим бюро "Кодекс" по тексту ИУС N 11, 1987 год

Настоящий стандарт распространяется на соединения приборов и устройств Государственной системы промышленных приборов и средств автоматизации (ГСП) с внешними трубопроводами, предназначенными для передачи пневматических сигналов и энергии питания.

Стандарт устанавливает типы, основные параметры и размеры гнезд и соединений, а также технические требования к ним.

Стандарт не распространяется на соединения элементов и блоков пневмоавтоматики, монтируемых внутри корпуса прибора или шкафа и не имеющих непосредственной стыковки с внешними командными и питающими линиями связи, а также на соединения с внешними трубопроводами с условными проходами менее 4 мм.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. В зависимости от типа резьбы гнезда подразделяют на исполнения:

1 – гнездо с метрической резьбой;

2 – гнездо с конической резьбой.

1.2. Основные параметры и размеры гнезд должны соответствовать указанным на черт.1 и в табл.1.

1.1 . Типы и основные параметры штуцерно-торцовых соединений труб и штуцеров должны соответствовать значениям, указанным в табл. 1 .

1.2 . Конструкция и основные размеры штуцерно-торцовых соединений труб и штуцеров должны соответствовать значениям, указанным на черт. 1 – 9 и в табл. 2 – 7 .

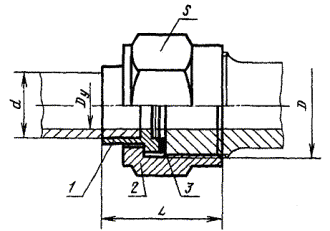

Штуцерно-торцовое накидное соединение внахлестку

Углеродистая и коррозионно-стойкая стали, латунь, бронза

Штуцерно-торцовое накидное соединение встык

Углеродистая и коррозионно-стойкая стали

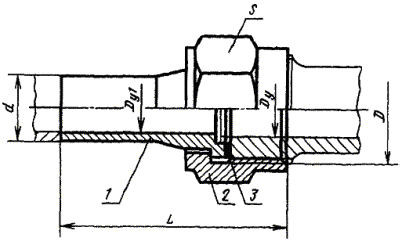

Штуцерно-торцовое накидное переходное соединение внахлестку

Углеродистая и коррозионно-стойкая стали, латунь, бронза

Штуцерно-торцовое накидное переходное соединение встык

Углеродистая и коррозионно-стойкая стали

Промежуточный штуцер встык

Промежуточный штуцер внахлестку

Углеродистая и коррозионно-стойкая стали, латунь, бронза

Ввертной штуцер с цапковым концом под метрическую резьбу

Ввертной штуцер с цапковым концом под трубную резьбу

Углеродистая и коррозионно-стойкая стали, латунь, бронза

Примечание. Штуцерно-торцовые соединения с условным проходом D_y 32, предназначенные для пара, применяют при условном давлении Р_у не более 4,0 МПа (40 кгс/см 2 ).

Масса соединений труб, кг

из углеродистой стали

из коррозионно-стойкой стали

Примечание . Масса соединений труб указана без массы прокладок.

Масса соединений труб, кг

из углеродистой стали

из коррозионно-стойкой стали

Примечание . Масса соединений труб указана без массы прокладок.

Масса штуцера, кг

Для стали и латуни

Для латуни и бронзы

Для соединений внахлестку

Для соединений встык

Для стали и латуни

из углеродистой стали

из коррозионно-стойкой стали

Масса штуцера типа 7, кг

Для стали и латуни

Для стали и латуни

из углеродистой стали

из коррозионно-стойкой стали

Примечание . В табл. 4 и 5 размеры шестигранника и масса приняты при условии изготовления деталей из углеродистой и коррозионно-стойкой сталей, из латуни шестигранного проката и из бронзы круглого проката.

При изготовлении деталей из другого сортамента и вида заготовок размеры шестигранника и массу указывают в рабочих чертежах.

Масса штуцера, кг

из углеродистой стали

из коррозионно-стойкой стали

Масса штуцера типа 10, кг

из углеродистой стали

из коррозионно-стойкой стали

Пример условного обозначения штуцерно-торцового соединения из углеродистой стали типа 1, D_y 20:

Соединение 1 – 20 ст. ГОСТ 5890-78

То же, из коррозионно-стойкой стали:

Соединение 1 – 20 кор. ст. ГОСТ 5890-78

Соединение 3 – 15/10 бр. ГОСТ 5890-78

Штуцера из латуни, типа 10, D_y 20:

Штуцер 10 – 20 лат. ГОСТ 5890-78

(Измененная редакция, Изм. № 1, 3).

2.1 . Штуцерно-торцовые соединения и штуцера должны быть изготовлены в соответствии с требованиями настоящего стандарта, по рабочим чертежам, утвержденным в установленном порядке.

(Измененная редакция, Изм. № 1).

2.2 . Присоединительные размеры штуцеров – по ГОСТ 2822-78 .

2.3 . Предельные отклонения размеров «под ключ» – по ГОСТ 6424-73 .

2.4 . Трубы для штуцерно-торцовых соединений из углеродистой стали должны соответствовать требованиям ГОСТ 8731-74 и ГОСТ 8733-74 , из коррозионно-стойкой стали – по ГОСТ 9941-81 , медные – ГОСТ 617-90 и медно-никелевые – ГОСТ 17217-79 .

2.5 . Неуказанные предельные отклонения размеров: отверстий – Н14, валов – h 14, остальных –

(Измененная редакция, Изм. № 1).

2.6 . Эксплуатация штуцерно-торцовых соединений и штуцеров в различных климатических условиях, предусмотренных ГОСТ 15150-69 , обуславливается защитными покрытиями согласно сборочному чертежу трубопровода.

2.7 . Штуцерно-торцовые соединения и штуцера из углеродистой стали совместно с трубами для морской и пресной воды, за исключением резьбы, должны быть оцинкованы горячим способом по стандартам и техническим условиям.

(Измененная редакция, Изм. № 1).

2.8 . Детали штуцерно-торцовых соединений и штуцера должны быть изготовлены из материалов, указанных в табл. 8 и 9 .

Сталь марки 25 по ГОСТ 1050-88

Сталь марки 35 по ГОСТ 1050-88

Морская и пресная вода, масляные фракции, тяжелые нефтепродукты, воздух

Сталь марки 38ХА по ГОСТ 4543-71

Пар с температурой до 673 К (400 °С)

Сталь марки 08Х18Н10Т по ГОСТ 5632-72

Бронза марки БрАЖМц10-3-1,5 по ГОСТ 18175-78

Дистиллированная вода, конденсат, негорючие жидкости системы гидравлики, масляные фракции, самин, воздух, легкие нефтепродукты, пар с температурой до 523 К (250 ° С)

Сталь марки 38ХА по ГОСТ 4543-71

Пар с температурой от 524 до 673 К (от 251 до 400 °С)

Латунь марки ЛМц58-2 по ГОСТ 15527-70

Сталь марки 35 по ГОСТ 1050-88

Конденсат, негорючие жидкости системы гидравлики, масляные фракции, воздух, пар с температурой до 523 К (250 ° С)

Бронза марки БрАЖНМц9-4-4-1 по стандартам и техническим условиям, утвержденным в установленном порядке

Бронза марки БрАЖМц10-3-1,5 по ГОСТ 18175-78

Бронза марки БрАМц9-2 по ГОСТ 18175-78

Конденсат, негорючие жидкости системы гидравлики, масляные фракции, воздух, пар с температурой до 523 К (250 ° С)

Сталь марки 25 по ГОСТ 1050-88

Морская и пресная вода, масляные фракции, легкие и тяжелые нефтепродукты, воздух, пар с температурой до 673 К (400 °С)

Сталь марки 08Х18Н10Т по ГОСТ 5632-72

Дистиллированная вода, конденсат, негорючие жидкости системы гидравлики, масляные фракции, легкие нефтепродукты, самин, воздух, пар с температурой до 673 К (400 °С)

Латунь марки ЛМц58-2 по ГОСТ 15527-70

Конденсат, негорючие жидкости системы гидравлики, масляные фракции, воздух, пар с температурой до 523 К (250 ° С)

Бронза марки БрАМц9-2 по ГОСТ 18175-78

Бронза марки БрАЖНМц9-4-4-1 по стандартам и техническим условиям, утвержденным в установленном порядке

(Измененная редакция, Изм. № 3).

2.9 . Материалы прокладок выбирают в зависимости от проводимых сред и рабочих давлений по чертежам и техническим условиям.

(Измененная редакция, Изм. № 1).

2.11 . Установленный срок службы штуцерно-торцовых соединений и штуцеров должен быть не менее установленного срока службы трубопровода, на котором применяют эти соединения и штуцеры.

(Измененная редакция, Изм. № 1).

2.12 . Отклонение массы соединений и штуцеров должно быть не более + 4 %. (Введен дополнительно, Изм. № 1).

3.1 . Для проверки соответствия штуцерно-торцовых соединений и штуцеров требованиям настоящего стандарта устанавливают приемо-сдаточные испытания.

3.2 . Приемо-сдаточным испытаниям подвергают 10 % партии штуцерно-торцовых соединений или штуцеров, но не менее 10 шт.

(Измененная редакция, Изм. № 3).

3.3 . При приемо-сдаточных испытаниях штуцерно-торцовые соединения и штуцера должны быть проверены на соответствие требованиям пп. 1.1 ; 1.2 ; 2.1 – 2.3 ; 2.5 ; 2.8 .

4.1 . Конструкцию штуцерно-торцовых соединений и штуцеров проверяют сличением с чертежами, а размеры – измерительным инструментом, обеспечивающим требуемую точность.

4.2 . Внешний вид штуцерно-торцовых соединений и штуцеров и маркировки по пп. 2.1 и 5.1 проверяют внешним осмотром.

4.3 . Качество материалов по пп. 2.8 и 2.9 проверяют по сертификатам.

5.1 . На каждый штуцер и ниппель из коррозионно-стойкой стали и бронзы марки БрАМц9-2 должна быть нанесена кольцевая риска, из бронзы марки БрАЖНМц9-4-4-1 – две риски. Место нанесения рисок – по техническим условиям.

На штуцеры и ниппели из углеродистой стали и латуни риски не наносят.

5.2 . Штуцерно-торцовые соединения и штуцера должны быть упакованы в ящики по ГОСТ 2991-85 . В ящиках должны быть перегородки между рядами, предохраняющие изделия от механических повреждений и коррозии.

Маркировка транспортной тары – по ГОСТ 14192-96.

5.1 , 5.2. (Измененная редакция, Изм. № 1).

5.3 . Масса ящика брутто не должна превышать 80 кг.

5.4 . В каждый ящик должны быть уложены штуцерно-торцовые соединения или штуцера одного типа.

По согласованию с потребителем допускается упаковка в один ящик штуцерно-торцовых соединений или штуцеров разных типов. При этом каждый тип должен быть упакован в пакеты или коробки. На каждом пакете или коробке должно быть указано обозначение изделий и их количество. По согласованию между потребителем и изготовителем допускается транспортировать штуцерно-торцовые соединения без прокладок.

(Измененная редакция, Изм. № 1).

5.5 . В каждый ящик должен быть вложен документ, содержащий:

количество изделий каждого типа;

обозначение настоящего стандарта.

5.6 . Транспортирование штуцерно-торцовых соединений и штуцеров осуществляют в таре всеми видами транспорта в условиях, предусмотренных для категории ЖЗ по ГОСТ 15150-69 .

5.7 . Хранение и консервация штуцерно-торцовых соединений и штуцеров – по группе 1 – 2 ГОСТ 9.014-78 .

(Измененная редакция, Изм. № 1).

6.1 . Изготовитель гарантирует соответствие штуцерно-торцовых соединений и штуцеров требованиям настоящего стандарта при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

6.2 . Гарантийный срок эксплуатации штуцерно-торцовых соединений и штуцеров – по ОСТ 5.5536-83.

6.1 , 6.2. (Измененная редакция, Изм. № 2, 3).
